Все по закону. Закону Ома.

Закон Ома в вэйпинге

Как связаны сопротивление намотки и максимальная мощность, которую она сможет переварить? Этот вопрос рано ли поздно задает себе любой парильщик, взявшийся самостоятельно мотать спираль для обслуживаемого атомайзера или дрипки. К сожалению, многие вэйперы, пытаясь найти на него ответ, оперируют не физическими законами и знаниями в целом, а какими-то странными легендами, которые толком ничего не объясняют, но вносят еще большую путаницу. На самом деле, ничего сложного тут нет, главное — как следует и не торопясь во всем разобраться.

Итак, берем мы в одну руку, скажем, батарейный мод Cuboid от Joyetech, а в другую руку, скажем, дрипку с любимой намоточкой 0.15 Ом, и с удивлением обнаруживаем, что Cuboid, несмотря на громкие заявления производителя, не то что 200 Ватт, а и 100 Ватт на этой дрипке давать не хочет. А в голове у нас легенда о том, что чем большую мощность мы хотим, тем более "субомную" намотку нам придется делать. Так ведь? Загвоздка в том, что одно с другим одновременно в голове укладываться не хочет, и возникают мысли, что где-то кто-то нас обманул, и пообещал чего-то, чего выполнить не может.

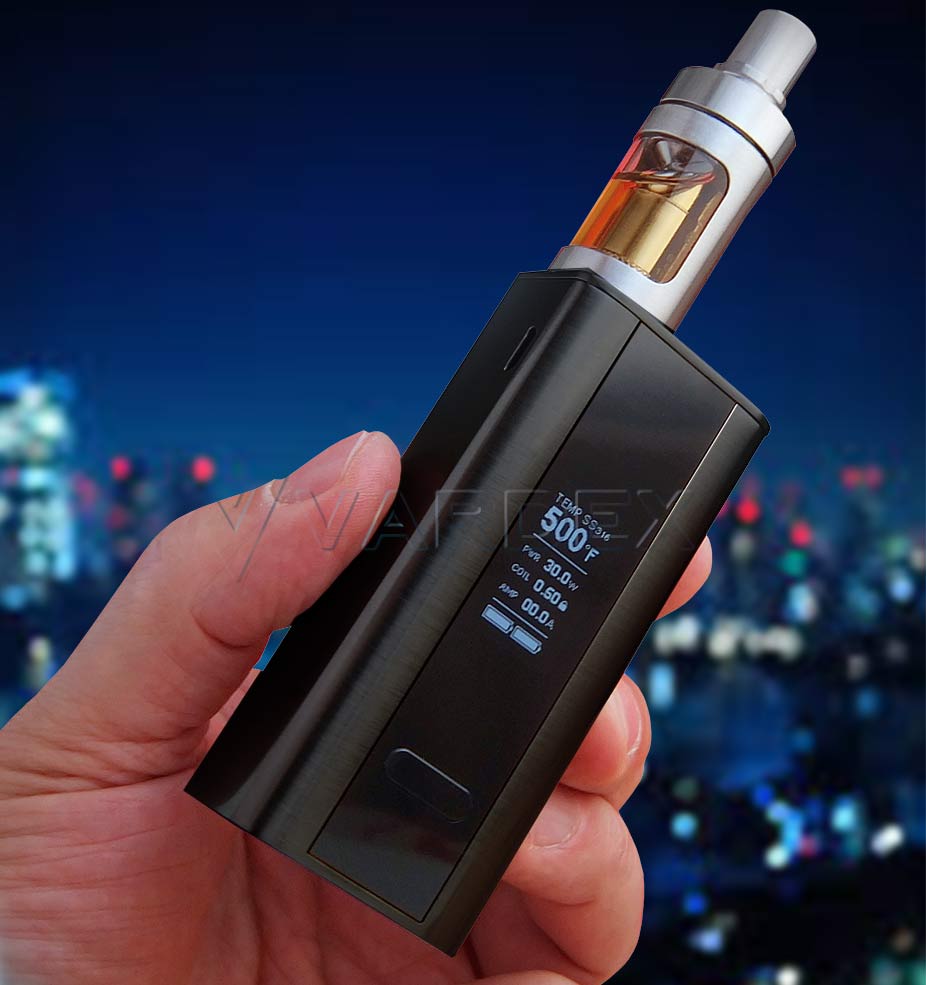

Cuboid

В действительности же, все вполне логично, правильно и полностью соответствует законам физики. Вернее, одному из них, нашему любимому — закону Ома. Сразу стоит отметить, что для тех, кто с этим законом знаком не понаслышке и умеет его применять на практике, ничего нового или ценного мы не скажем, можете пропустить эту часть. Ну а остальным настоятельно рекомендуем внимательно ознакомиться со следующим ниже текстом — пригодится, уж поверьте.

Несмотря на знаменитую формулу

P = U2
R
, в реальной жизни существуют ограничения, которые даже при стремящейся к нулю R не позволят получить бесконечную мощность. Так вот, в том же Cuboid такое ограничение попросту встроено в электронную схему — она ни при каких условиях не позволит выходному (именно выходному, аккумуляторы тут ни при чем) току превысить значение в 25А. Ну а предел по напряжению у электроники Cuboid — 9 В, то есть поднимать напряжение на выходе выше этого значения она просто не умеет. В принципе, подобные ограничения есть и в других батарейных модах, и с ними тоже можно запросто столкнуться.

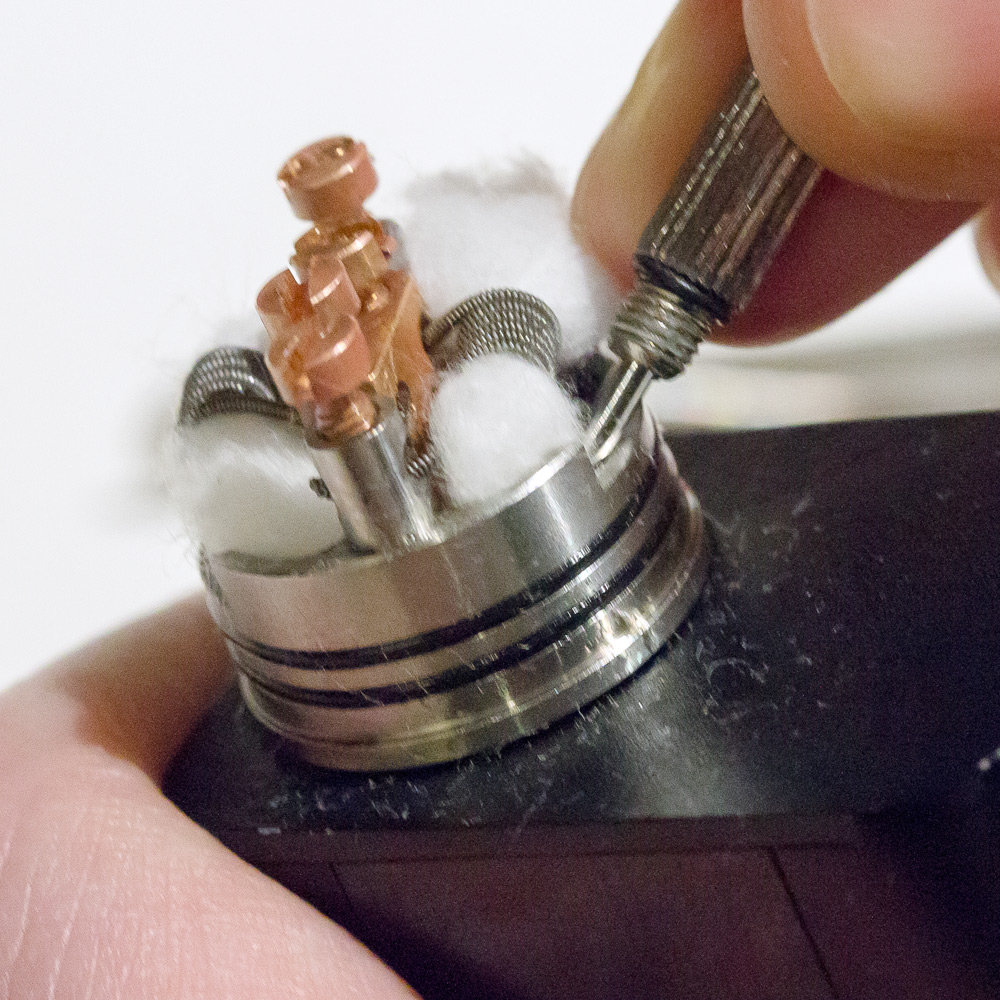

намотка электронной сигареты

А далее вопрос — что это нам дает? И главное: как это объясняет недобор по мощности при намотке в 0.15 Ом?

А вот сейчас и будем разбираться, следите, как говорится, за руками. Итак, вспоминаем закон Ома. Один из его вариантов гласит, что в полной цепи U = I*R (то есть напряжение равняется произведению силы тока на сопротивление). Физический смысл этой формулы и есть закон Ома "на пальцах": чем меньше сопротивление в цепи, тем меньшее понадобится напряжение, чтобы "пропихнуть" по цепи определенную силу тока.

А теперь подставим сюда наше предельное значение в 25А и сопротивление намотки, о которой у нас шла речь: U = 25*0.15=3.75В. Видите, совсем не много, даже до 4 Вольт не дотягивает. Что получается? А получается, что если у нас ток не может превысить 25 А, то при сопротивлении 0.15 Ом и напряжение не может превысить невеликие 3.75 В. Согласны?

Вернемся к максимальной мощности. Давайте посмотрим, какой она будет, если сила тока составляет предельные для Cuboid 25 Ампер, а напряжение при этом 3.75 В. Очень просто — надо всего лишь умножить одно на другое, силу тока на напряжение, P = I*U. И получим мы 25 * 3.75 = 93.75 Ватт. Вот и ответ – при намотке 0.15 Ом и ограничении по току в 25 Ампер мощность не может превысить 93.75 Ватт в принципе! Закон Ома не дает.

И уже, я думаю, стало ясно, что для того, чтобы таки выжать из Cuboid заветные 200 Ватт, сопротивление намотки придется УВЕЛИЧИТЬ. Вопрос только в одном — насколько именно? Давайте и это посчитаем.

Тут чуть сложнее, но все равно вы все могли сделать такой расчет в школе классе в пятом-шестом. Вернемся к закону Ома, выше мы уже использовали его в виде U = I*R. Сила тока нам известна (25 А предел, а мы хотим как раз пройтись "по краешку"), а вычислить надо сопротивление. Развернем формулу:

R = U
I
. Чего-то из этого мы еще не знаем, верно? Правильно, напряжения. А как его узнать, если мы знаем мощность (200 Ватт) и силу тока? Опять поднимаем глаза выше и видим формулу P = I*U. Или, что то же самое, U = P/I. Берем правую часть уравнения, и несем ее в наше уравнение для вычисления сопротивления:
R = U
I
,
R = P/I = P
II2
(сопротивление равно мощности, поделенной на квадрат силы тока). Подставляем цифры –

200 = 0.32 Ом.
252

Вот и ответ — наш Cuboid начнет выдавать 200 Ватт только в том случае, если сопротивление нагрузки будет не менее 0.32 Ом!

Но мы сказали "не менее", но есть же, наверное, и какой-то верхний предел сопротивления, забравшись выше которого, мы снова не получим 200 Ватт? Да, есть, но с этой стороны нас ограничивает уже не предельная сила тока, а предельное напряжение в 9 В, на которое он способен. Давайте прикинем, где именно лежит эта граница.

Помните нашу любимую формулу расчета мощности?

P = U2
R
. Мощность известна (200 Ватт), напряжение тоже (9 Вольт), осталось найти сопротивление. Переворачиваем формулу, получаем
R = U2
P
(сопротивление равно квадрату напряжения, деленному на мощность). Подставляем цифры:
R = 92 = 0.405 Ом
200
. Вот мы и нашли верхний предел сопротивления.

Итог: при ограничении по току в 25 Ампер и по напряжению в 9 Вольт, чтобы получить максимальную мощность в 200 Ватт, сопротивление намотки должно лежать в очень узких пределах — от 0.32 до 0.405 Ом. Вот так. И никакого шаманства, обмана и прочих городских легенд, сплошная физика и немножко математики.

Естественно, все это касается не только Cuboid, но и всех прочих батарейных модов, просто пределы для них могут быть разными. Надо просто постараться понять все сказанное выше, и тогда вас уже не будут изумлять и путать очень простые вещи. Запомнить цифры, конечно, тоже будет полезно, но во сто крат полезнее будет научиться получать их самостоятельно.

P.S. Некоторые думают, что намотка с меньшим сопротивлением может "выдержать" большую мощность. Это не так, сопротивление намотки вообще ничего не говорит о том, какую мощность она может выдержать. У вас в утюге или фене тоже есть нихромовая спираль, и сопротивление ее — пара десятков Ом (вы легко теперь сможете его посчитать, кстати, если вспомнить, что в розетке 220 Вольт), и, тем не менее, она запросто выдерживает мощность в полторы тысячи Ватт. Не забывайте, что увеличение диаметра проволоки уменьшает сопротивление, а увеличение длины отрезка проволоки — увеличивает. То есть, одно и то же сопротивление могут иметь тонкий и короткий кусок, толстенный и длинный. То же самое относится и к спиралям.
